Краны шаровые КШ РУ 160 в Екатеринбурге

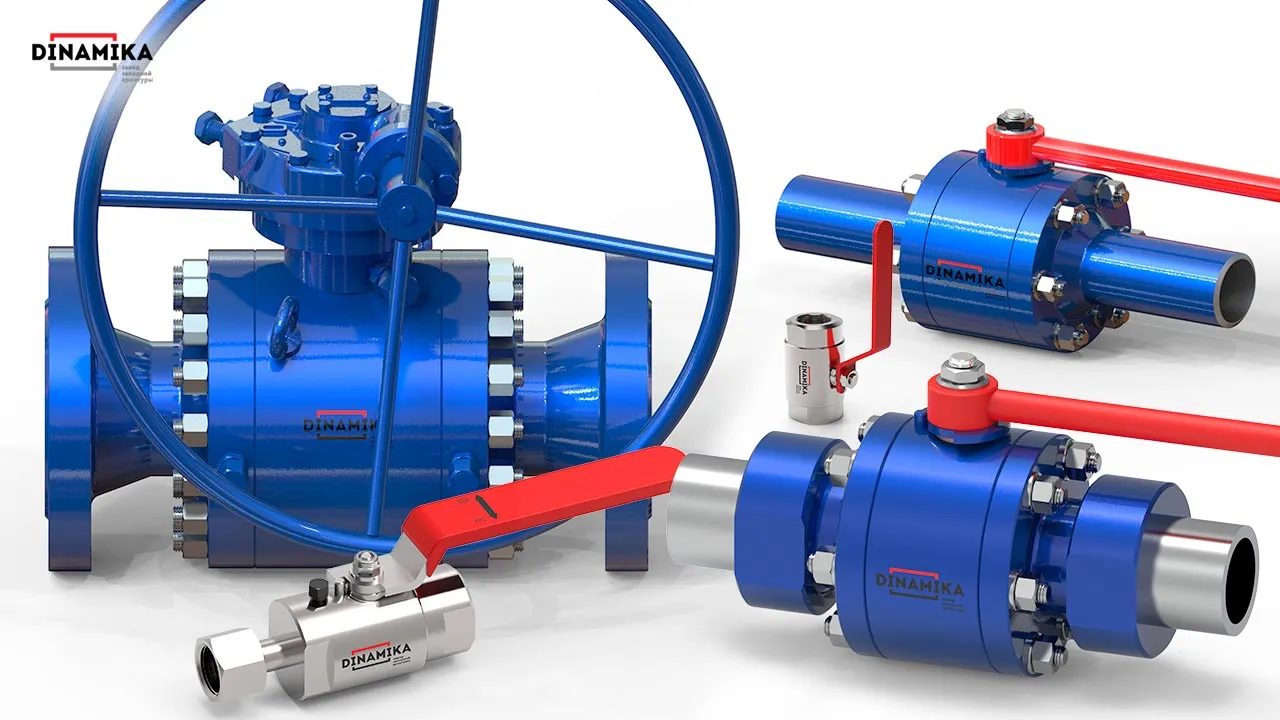

Шаровые краны Ру 160 от завода «Динамика» относятся к запорной трубопроводной арматуре высокого давления для промышленного применения в ответственных участках трубопроводов: на объектах нефтегазового комплекса, в химической промышленности, энергетике и других отраслях с повышенными требованиями к надежности.

Изделия предназначены для систем транспортировки воды, пара, газообразных смесей, нефти, нефтепродуктов и химических веществ, изготавливаются с разнообразными присоединениями широком диапазоне условного прохода:

• Резьбовые (муфтовые, штуцерные) Ду10 - Ду80, резьба от ⅜ до 3 дюймов.
• Фланцевые (уплотнительные поверхности по ГОСТ 33259) с комплектацией КОФ, условного прохода от 15 до 250 мм.
• Штуцерно-ниппельные (ниппель под приварку к бесшовным стальным трубкам) Ду10 - Ду50.
• Под приварку — Ду10 - Ду250.
• Для манометров и КИП — Ду15 (М20х1,5; G1/2).

Изделия имеют максимальный класс герметичности «А», что обеспечивает отсутствие утечек при давлении 16 МПа. Каждый кран проходит испытания на прочность и герметичность на заводских стендах. Продукция соответствует требованиям ТР ТС 012 и ТР ТС 032, что подтверждено сертификатами соответствия ЕАС.

Конструкция

Шаровые краны Ру 160 имеют разборную конструкцию из конструкционной горячекатанной стали, прочность конструкции рассчитана на давление до 16 МПа, с возможностью эксплуатации изделия в различных климатических зонах и со средами повышенной агрессивности.

Основные элементы:

1. Корпус КШ 160 (двухсоставной или трехсоставной): Собирается из 2х или 3х частей, сборка корпуса рассчитана на безопасную работу при давлении 16 МПа с запасом прочности. Детали полнопроходного корпуса изготавливаются металообработкой прокатной стали марок 20, 09Г2С или 12Х18Н10Т на станках с ЧПУ.
2. Затвор — шаровый: Запорный элемент затвора — шар выполнен из нержавеющей стали, с покрытием ENP (никель-фосфорное покрытие) устойчивого к износу и агрессивным средам. Диаметр проходного отверстия соответствует внутреннему диаметру трубопровода, обеспечивая минимальное гидравлическое сопротивление, что делает КШ полнопроходным.

Уплотнительная система

Герметичность обеспечивается износостойкими уплотнениями из фторопласта, PEEK, девлона, нитриловой резины в зависимости от конструкции, типа рабочей среды и температуры.

• Шток с рукояткой: Шток соединяет шар с рукояткой — поворот на 90 градусов полностью открывает или закрывает проход.
• Управление: Стандартное исполнение — ручное управление рукояткой. Возможно изготовление с редуктором, либо под четвертьоборотный электропривод.

Технические характеристики

• Рабочее давление (Ру): 16 МПа (160 кг/см);
• Рабочие среды: вода, пар, газ, газообразные смеси, нефть, нефтепродукты, химические вещества;
• Температура рабочей среды: от -60°C до +200°C;
• Условный диаметр прохода (Ду): от 15 до 250 мм;
• Тип конструкции: разборная, полнопроходная, трехсоставная или двухсоставная;
• Тип затвора: шаровой духходовой;
• Класс герметичности: «А» по ГОСТ 9544;
• Материал корпуса: сталь 20, сталь 09Г2С, сталь 12Х18Н10Т.

Варианты климатического исполнения (ГОСТ 15150):

1. У — умеренный климат от -40°C до +40°C;
2. ХЛ — умеренный и холодный климат от -60°C до +40°C;
3. УХЛ — коррозиестойкое исполнение от -60°C до +45°C.

Уплотнительные материалы: фторопласт, PEEK, девлон, нитриловая резина.

Тип присоединения: муфтовое и штуцерное ( 3.8” - 3”), фланцевое с КОФ, сварное, ниппельное СШН, накидная гайка (М20х1,5, G1/2) под манометры и кип.

Управление: ручное, редуктор, электропривод (под заказ).

Соответствие стандартам: ТР ТС 012, ТР ТС 032, ЕАС

Как сделать заказ

Краны шаровые Ру 160 можно заказать напрямую на заводе «Динамика». Для оформления заявки свяжитесь со специалистами по телефону +7 843 211 55 11 или отправьте запрос на электронную почту info@dinamika1.ru.
